計測器

オシロスコープの隠しコマンドでゲームをしよう(Agilent 54624A)

こんにちは。物事に追われる日々が続いているHaidoです。

今回はオシロスコープのコマンドについて説明していきます。なお、動作確認はAgilent 54624Aでしか行っていないので予めご了承ください。

それでは早速見ていきましょう。
まずはこれ。

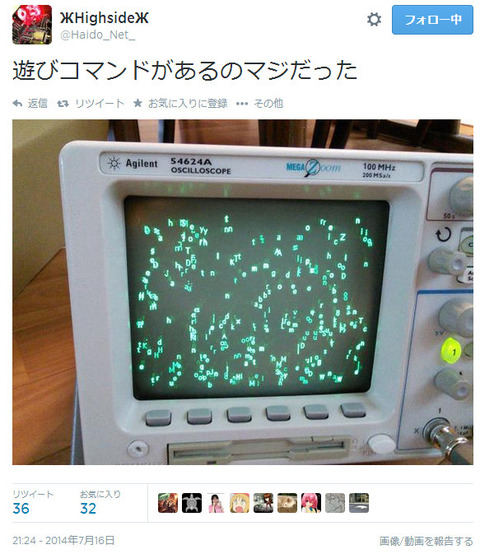

BsuAxflCIAAA4_s
隠しコマンドを実行した時の写真です。実は物理演算かかってるんですよwwなかなか面白い動きします。

【実行法】
Utility→画面の右から2番目のボタンを数回連打

こちら動画です。



お次はこれ。
BswR6CkCUAADfsP

んん?

BswRZUxCYAEt-_0
こちらのコマンドは弾幕シューティングゲームです。

【実行法】
Save/Recall→画面のSave→画面のNew File→光ったノブを回して"ROCK_ON"と入力→ゲームデータのLoading

これの動画です。


bandicam 2014-07-18 00-06-15-752
ほんとそれ

オシロのコマンドで時計やテトリスはよく見ますが文字が崩れ落ちるシミュレーションや弾幕シューティングゲームが出来るオシロは中々見ないですね。そもそもそんな機能が必要なのかという疑問が沸いてきます。

これはYouTubeでオシロの型番入れてみたら偶然見つけたコマンドなので、多分まだ隠れコマンドは存在すると思いますが、ボタンの同時押しというコマンドならまだしも文字入力してまでの コマンドなので自力で見つけるのは中々難しいと思います。時間設定する場所あるのに時刻の表示部分が一切ないのはちょっと臭いますね。アナログ時計が表示されるコマンドありそうだな・・・
また見つかり次第更新します。


2020年3月27日追記
この記事はRSコンポーネンツ社運営 DESIGNSPARK (エンジニア向けサイト)に掲載いただきました。ありがとうございます。

Agilent 54624A 4ch 100MHz オシロスコープが届いた!

無事、某国立大学から推薦を頂きホッとしているHaidoです。

7月17日12時ごろに前回言っていたオシロスコープが届きました。
早速開封
BstzoL5CAAAECi2
率直な感想、普通に綺麗じゃんw
なかなか良さそうな外見。側面も目立った傷も汚れも変色もなく、中古の中でもかなり状態のいいものです。なんかこんなにいい状態なのに思いっきり値下げしてもらうの申し訳ないレベルです。そういえばつまみは記述の通り折れてました。これだけですね。

Bstzz8UCcAAYPRt
まず最初に電源を投入したときに驚いた。日本語じゃんwww
漢字もひらがなも違和感なく表示されている・・・
どうやらヘルプ的な画面は日本語表記のようです。
DSCN9067
言語設定で11ヶ国から選択できます。

Bst4vgtCEAMuNSL
aitendoのプローブを繋いでProbe Comp端子に繋いでみました。結構いびつな波形をしてますね。プローブのキャリブレーションを行います。
DSCN9070
プローブのBNCコネクタがついている側に小さな穴があり、そこにドライバーで回せそうな部分があるかと思います。それを回して波形を整えます。
DSCN9077
こんな感じになればOKです。

BsuEApmCcAAraCC
4chすべてのキャリブレーションが終わり、全チャンネル同時に表示させてみました。このオシロは優秀なので、一々つまみを回して電圧や場所、幅などを調整しなくても、Auto-Scaleというボタンを押すだけでこの状態まで持っていけます。3ch・2ch・1chしか繋いでいない状態でAuto-Scaleを押しても最適な表示に持って行ってくれます。最高ですね。作業時間の短縮になります。右上が赤く光ってますが、これはRun-Stopボタンでこれを押すことにより波形がストレージされます。この状態でプローブを外しても波形は変わりません。ストレージ状態から波形の拡大・縮小も行えて中々面白いです。

Bst_46ECcAE9uBH
中古動作品とのことでしたが、セルフテストまではしてないとのことなのでちょっと不安だったのですが合格でした。一安心です。これも日本語なんですよねw英語版ではPassと表示されます。

DSCN9082
校正は10年前のようです。ヤフオクで出回ってる中ではいい方なんじゃないですかね?

DSCN9083

DSCN9084
自分でも校正しようと思ったら出来るそうですが高精度なファンクションジェネレータなどを持ってないのでできません。持ってても自分ではやらないと思いますけどねw

BsuM24ICYAI8AoQ
待機画面に自分の名前を泳がせたりもしました。

一通り遊んだので自分の部屋に持って行きたい・・・
DSCN9045
場所がない!

DSCN9058
取り敢えずこの辺空けました。

BsvD-fOCAAA6LcT
置けた置けたw
結構場所取りますね。横1m50cmの天板(作業台)選んで正解でした。

それとせっかくなので簡易なファンクションジェネレータも買いました。
BsvG7WaCQAAZahB
秋月にも売ってるものです。Twitterに投稿したら皆から「秋月のか」と言われましたが、これはヤフオクなんですよね。キット価格で3680円でした。Amazonとかでファンクションジェネレータと検索すると普通に数万円して手が届きませんね。任意波形発生器なんかは数十万します。今の私にはこのファンクションジェネレータで十分です。

パパッと組み立てて完成。
BsvfTnXCcAAspN_
とても綺麗です。蛍光灯やスピーカーなどが映りこんでますね。別途15V電源を購入して接続すると起動します。安価ながらも色んな機能が機能がついています。

電源入れてみて気に入ったのがLCD液晶のバックライト。とても綺麗。あ、どうでもよかったね
Bsvi4G7CYAA726g

BsvhNeBCIAA16ez
しっかり表示されてます。それにしてもアクリルが綺麗すぎる

Bsvhq-zCIAA0nc1
おお!綺麗な正弦波でてる!

BsvkhLBCEAAm_HP
ちょっと意地悪して648Hzというめちゃくちゃ微妙な値にセットして動作確認を行ってみました。オシロの画面の左下に周波数が表示されてますが、バッチリ648Hzと表示されています。お互いの精度が見受けられます。
これの動画です。


最後の方はオシロを弄ってるだけなので飛ばしてもらって結構です。

中々高機能なことが見て取れるかと思います。実際にはこれにサーボモーターを動かす信号を送る機能もおまけでついていてその動画もあるので興味のある人は調べてみてください。 しかしやっぱり高周波になると波形はボロボロになりました。正弦波は200kHzまで、その他の波形は20kHzまでとなってますが、何故かストッパーがありませんwこれの動画は後ほどここに追加するのでお待ちください。ほんとに原型のない波形を表示しだすから面白いw

Agilent 54624A 4ch 100MHz オシロスコープ買いました。

7月12日。私の誕生日です。愈々18歳になりました。今年の親からの誕生日プレゼントはコンタクトレンズでした。体育の時間や海行った時とかにメガネ外すと前が見えなくなるのを何とかしないといけないということで。因みに裸眼では0.1もありません。目が悪くなった原因は小学生の時にWarRockというFPSゲームにハマってしまったことですかね。今のパソコンではインストールしないと決めています。

【初注意】この先の記事はかなりの偏見が含まれています。それでもいいという方はお進みください。

本題です。親以外からも色んな人から誕生日プレゼントとしてお金を貰えたので、ヤフオクの中では高価なクラス(?)の2万円台のオシロスコープを購入しました。普通ヤフオクでは7千円くらいでいい感じのアナログオシロが買えるのですが、やっぱり2chでは足りない...100MHzくらい欲しい...デジタルストレージや周波数表示などの機能も欲しい...かと言ってアナログ的な輝度可変的な表示も捨てがたい...などと言ったことを全て叶えてくれるオシロがありました。しかも2万円台で。

それがAgilentの54624Aでした。
bandicam 2014-07-12 23-46-20-957

勿論まだまだいいオシロもありますが、私には不相応なレベルのオシロになってしまうのでこの辺りがちょうどいいと思います。 これ以上の物よりは、これとテスラにバリバリ使える壊してもいいレベルのアナログオシロを買うのがいいかなと思います。あくまで個人的な意見ですが。

ヤフオクでオシロを落とす時、大体本体だけの出品でプローブは付属しないのが殆どです。なので別のところで購入しないといけません。オシロがヤフオクなのでプローブも同じヤフオクで買った方が楽だと思い検索してみると結構出てきますが信用性が低いのが欠点ですね。私は価格的にも信頼性的にも良さげなaitendoで注文することにしました。なんと100MHzのプローブ2本で950円です。54624Aは4chなので2セット買いました。それでも1900円。プローブとしてはかなり安いです。それだけ買うならaitendoで買うのが一番だったのですが、やっぱりせっかく通販するなら送料は一定なので色々買いたくなりますよね。それで欲しいものカートに入れていったら6305円に・・・更に消費税の8%に送料504円と代引き手数料として300円がプラス・・・うぁあ7599円かよwww
まあ、孰れ買おうと思ってたものなのでいいのですが。
それと、aitendoで注文するなら特価商品の確認をお忘れなく。通常価格数百円する商品が10円になってたり2Wの抵抗100本が39円だったりetc...
そんな特価商品を買い漁った結果の値段って感じですかね。特価商品は大抵御一人様2点までと書かれているのでそれを守らないと通常価格でのお買い上げとなってしまうのでそちらも注意が必要です。aitendoでは色々なお勧め商品がありますが話が脱線してしまうので今回は省略します。希望があればコメント欄にでも言ってくれればその記事も書こうと思います。

え?もう脱線してる?54624Aの話でしたね。まずは性能の詳細を見ていきましょう。
【商品説明】
・ 基本性能 + α をもったデジタル オシロ
  帯域 100MHz 4ch入力  さまざまな拡張機能
  シングルショット時 Max 200MSa/s (分解能 5nsec)
  繰り返しサンプル時 (分解能 25pSec)
・ 小型、軽量、直感的に扱いやすい操作性
  デスクトップでの実験用に最適です。
・ MegaZoom機能 (常時動作ON)
  chあたり2Mサンプルのデータを取込み、自由にZoom/Pan
・ アナログに近い表示
  32階調の輝度変調によるグレースケール表示
・ 拡張機能
  拡張トリガ、周波数解析(FFT) FD画面/設定セーブ
  FD経由で画面コピーをファイルとしてPCに取り込み可能

【仕様】
垂直軸 帯域 100 MHz 4ch
  CH1~CH4 1mV/div~5V/div 1MΩ 14pF
 時間軸 5ns ~ 5s/div + 遅延掃引
 デジタイザー 8bit 200MSa/s
  2Mサンプル/ch (2CH 測定時 4Mサンプル/ch)
  繰り返しサンプル時 分解能 25ps (5ns/divでも十分な分解能)
 MegaZoom(tm)機能
  取り込み後、波形のZoom、Panが可能
 トリガー Auto,AutoLevel,Normal,Single
  エッジ、パターン、パルス幅、CAN、継続
  I2C、シーケンス、SPI、TV、USB
 FFTによる周波数分析
  2048ポイント Rectangle/Flattop/Hanning
 自動セットアップ、自動計測機能、カーソル測定
 ロールモード表示、XY表示 RS232Cリモート機能
 フロッピーディスク 画面/設定 Save機能

FDなんて今の時代デスクトップ型PCにもついてないぞ・・・そういえば使ってないPCにはFDポートがあった気がしますが画面のスクショ如きに一々起動させれられませんね。研究レポートの提出などには画面コピー機能使おうと思います。余程の事がない限り画面をデジカメで撮るだけで十分な感じあります。ストレージ機能もありますし。
他はいい感じですね。

あと物理的な破損があって、赤枠のつまみが折れて無くなってしまったそうです。不便だが回せないと事はいとのことなので別にいいんじゃないですかね。そんなにしょっちゅう回すところではなさそうですし。
bandicam 2014-07-14 02-39-23-136
bandicam 2014-07-14 02-31-56-682
届くのが楽しみです
